个人项目：基于OpenCV的视觉抓取机械臂
基本信息
- 时间：2024.12 – 2025.01
- 关键词：Python / OpenCV / C++ / Arduino / Inverse Kinematics / Serial JSON
- 演示视频（B站）：BV1uHrmYbEYr
- 代码仓库：https://github.com/ruali-dev/vision-arm-grasp
演示
项目简介
基于视觉引导的机械臂抓取系统，使用 OpenCV 进行目标检测，通过串口通信控制 Arduino 驱动的 6 轴机械臂。（实际只用了5轴）
- 视觉定位：OpenCV 基于颜色阈值（HSV）+ 连通域，得到目标中心点。
- 坐标映射：把像素坐标映射到机械臂工作平面坐标，用于定位目标。
- 运动学与控制链路：逆运动学用 C++ 写成
.so动态库，Python 调用；再通过 JSON 串口协议把关节角下发给 Arduino 执行（抓取→投放→复位）。
项目亮点
- 3D 打印机械臂 + USB 摄像头，成本低，适合入门
- 上位机用 N100 工控机跑 Ubuntu 22.04，Arduino UNO 控制六个舵机
- 逆运动学核心算法用 C++ 实现为动态库，Python 调用，兼顾开发效率和运行速度
- 串口 JSON 协议通信，一条指令同时控制六个舵机角度
系统架构
| 层级 | 硬件 |
|---|---|
| 上位机 | N100 工控机（Ubuntu 22.04） |
| 控制器 | Arduino UNO |
| 执行器 | MG996 × 3 + MG90S × 3（共 6 个舵机） |
| 感知 | USB 摄像头 |
| 机械结构 | 3D 打印件组装 |
流程：摄像头采集 → 图像处理得到目标中心 → 坐标映射 → 逆运动学解算 → 串口下发指令 → 舵机执行抓取投放。
关键技术实现
1. 目标检测
用 OpenCV 做颜色识别。HSV 空间过滤出目标颜色，然后通过连通域分析找到目标中心点。简单够用。
2. 坐标转换
像素坐标到机械臂基坐标的转换，用了一个线性变换：
P = T + R × (P_pixel - image_center) × scale_factor
手工标定，试了几次就差不多能用了。
3. 逆运动学
参考了 B 站其他大佬的做法，用三角函数求解四个关节的角度。写成了 C++ 动态库让 Python 调用，比纯 Python 解算快一些。
4. 通信协议
Python 通过串口发 JSON 给 Arduino，格式大概这样：
{"servo1":90,"servo2":90,"servo3":90,"servo4":145,"servo5":90,"servo6":180}
Arduino 解析 JSON 后直接控制对应舵机。
踩过的坑
- MG996 舵机有一个磨损了，抓取力度不够，视频里只演示抓一个
- Linux 串口设备名需要处理，可能和 brltty 冲突
- 坐标映射精度一般，手工标定的上限就在那
硬件清单
| 配件 | 数量 |
|---|---|
| MG90S 舵机 | 3 |
| MG996 舵机（180°） | 3 |
| Arduino UNO | 1 |
| 5V 3A 电源适配器 | 1 |
| M3 螺丝螺母若干 | - |
整体成本大概两三百块（不算N100）。
代码展示（节选）

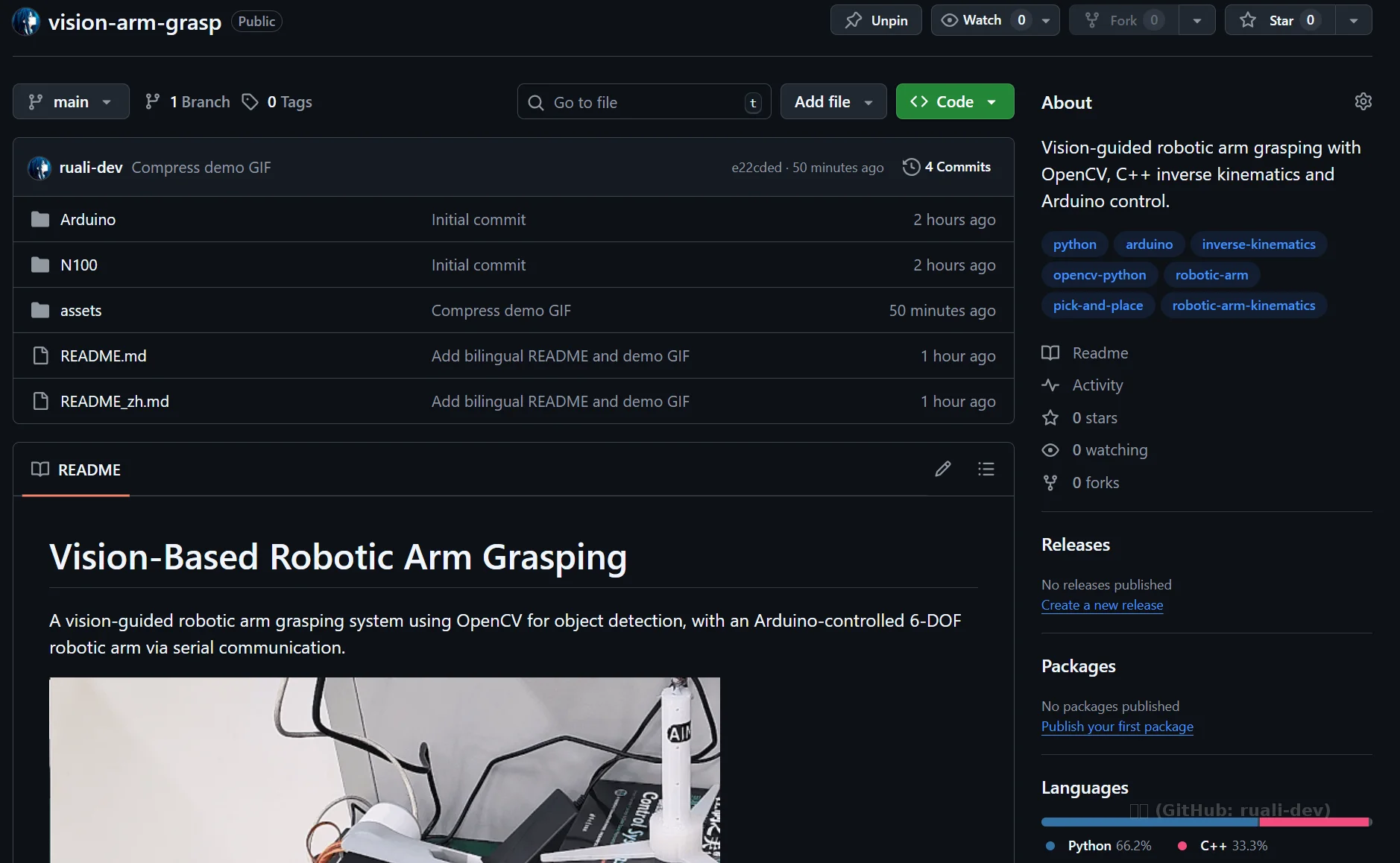

详细代码见Github仓库：ruali-dev/vision-arm-grasp: Vision-guided robotic arm grasping with OpenCV, C++ inverse kinematics and Arduino control.
下面列出部分代码：
上位机流程
# ====== 上位机（Python）：坐标 -> IK(ctypes) -> JSON -> 串口 ======
import os, json, time, ctypes
import numpy as np
import serial
import cv2
# 1) ctypes：加载运动学 .so/.dll + 返回结构体
if os.name == "nt":
lib = ctypes.CDLL("./calculate_servo_angles.dll")
else:
lib = ctypes.CDLL("./calculate_servo_angles.so")
class ServoAngles(ctypes.Structure):
_fields_ = [
("servo1", ctypes.c_float),
("servo2", ctypes.c_float),
("servo3", ctypes.c_float),
("servo4", ctypes.c_float),
]
lib.calculate_servo_angles.argtypes = [ctypes.c_float, ctypes.c_float, ctypes.c_float]
lib.calculate_servo_angles.restype = ServoAngles
# 2) 串口协议：JSON 下发
class RobotArm:
def __init__(self, port="/dev/robotarm", baudrate=115200):
self.ser = serial.Serial(port, baudrate, timeout=5, bytesize=8, parity='N', stopbits=1)
time.sleep(3)
def send_command(self, angles: ServoAngles, servo6_value: int):
command = {
"servo1": round(angles.servo1, 2),
"servo2": round(angles.servo2, 2),
"servo3": round(angles.servo3, 2),
"servo4": 145,
"servo5": round(angles.servo4, 2),
"servo6": servo6_value,
}
json_data = json.dumps(command, separators=(",", ":")) + "\n"
self.ser.reset_input_buffer()
self.ser.reset_output_buffer()
self.ser.write(json_data.encode("utf-8"))
time.sleep(3)
return True
def catch(self, x, y):
angles = lib.calculate_servo_angles(x, y, 5)
self.send_command(angles, 180) # 张开
time.sleep(2)
self.send_command(angles, 47) # 闭合
time.sleep(2)
return True
# 3) 像素坐标 -> 机械臂平面坐标（你的标定/变换参数）
def calculate_coordinates(image_x, image_y):
scale_factor = 0.0460
image_center = np.array([320, 240])
theta = np.radians(-90)
T = np.array([-0.5, 30.1])
P_pixel = np.array([image_x, image_y])
P_prime = (P_pixel - image_center) * scale_factor
R = np.array([[np.cos(theta), -np.sin(theta)],
[np.sin(theta), np.cos(theta)]])
P = T + R @ P_prime
return float(P[0]), float(P[1] - 15)
# 4) 视觉检测（HSV + 连通域中心点）
def detect_white_center(frame_bgr):
hsv = cv2.cvtColor(frame_bgr, cv2.COLOR_BGR2HSV)
lower = np.array([109, 0, 223])
upper = np.array([180, 255, 255])
mask = cv2.inRange(hsv, lower, upper)
num_labels, labels, stats, centroids = cv2.connectedComponentsWithStats(mask, connectivity=8)
for i in range(1, num_labels):
x, y, w, h, area = stats[i]
if area < 150:
continue
cx, cy = centroids[i]
return int(cx), int(cy) # 只取一个目标（演示）
return None
def main():
arm = RobotArm("/dev/robotarm", 115200)
cap = cv2.VideoCapture(0)
while True:
ok, frame = cap.read()
if not ok:
continue
frame = cv2.flip(frame, 0)
center = detect_white_center(frame)
cv2.imshow("camera", frame)
if center is not None:
u, v = center
x, y = calculate_coordinates(u, v)
arm.catch(x, y)
break
if cv2.waitKey(1) & 0xFF == ord("q"):
break
cap.release()
cv2.destroyAllWindows()
if __name__ == "__main__":
main()
Arduino
// ====== 下位机（Arduino）：串口收 JSON -> 写 6 路舵机 ======
#include <Arduino.h>
#include <Servo.h>
#include <ArduinoJson.h>
Servo servo1, servo2, servo3, servo4, servo5, servo6;
int s1Angle = 90, s2Angle = 90, s3Angle = 90, s4Angle = 145, s5Angle = 90, s6Angle = 90;
void setup() {
Serial.begin(115200);
servo1.attach(7, 500, 2500);
servo2.attach(6, 500, 2500);
servo3.attach(5, 500, 2500);
servo4.attach(4, 500, 2500);
servo5.attach(2, 500, 2500);
servo6.attach(3, 500, 2500);
servo1.write(s1Angle);
servo2.write(s2Angle);
servo3.write(s3Angle);
servo4.write(s4Angle);
servo5.write(s5Angle);
servo6.write(s6Angle);
delay(50);
}
void loop() {
if (Serial.available() > 0) {
String jsonData = Serial.readStringUntil('\n');
Serial.println("Received: " + jsonData);
JsonDocument doc;
DeserializationError error = deserializeJson(doc, jsonData);
if (error) {
Serial.print("JSON 解析失败: ");
Serial.println(error.c_str());
return;
}
s1Angle = doc["servo1"];
s2Angle = doc["servo2"];
s3Angle = doc["servo3"];
s4Angle = doc["servo4"];
s5Angle = doc["servo5"];
s6Angle = doc["servo6"];
}
servo1.write(s1Angle);
servo2.write(s2Angle);
servo3.write(s3Angle);
servo4.write(s4Angle);
servo5.write(s5Angle);
servo6.write(s6Angle);
}
运动学
// ====== 运动学（C++）：基于遍历的 IK，输出 4 个舵机角（摘自你现有 kinematics.cpp 的核心逻辑） ======
#include <math.h>
struct ServoAngles {
float servo1, servo2, servo3, servo4;
};
// X,Y,Z：目标点（cm）
// 说明：这里保留了你原来的“遍历 j_all -> 过滤关节约束 -> 取中位解”的做法
ServoAngles calculate_servo_angles(float X, float Y, float Z) {
float a1 = 12.5f, a2 = 12.f, a3 = 12.f, a4 = 12.f; // 机构参数
float P = 15.f; // 底座半径
float j1;
if (X == 0) j1 = 90;
else j1 = atan((Y + P) / X) * 57.3f;
float len = sqrt((Y + P) * (Y + P) + X * X);
float high = Z;
float n = 0;
float j2 = 0, j3 = 0, j4 = 0;
// 1) 统计可行解数量
for (int i = 0; i <= 180; i++) {
float j_all = 3.1415927f * i / 180.f;
float L = len - a4 * sin(j_all);
float H = high - a4 * cos(j_all) - a1;
float Cosj3 = (L * L + H * H - a2 * a2 - a3 * a3) / (2.f * a2 * a3);
float Sinj3 = sqrt(1.f - Cosj3 * Cosj3);
float tmp_j3 = atan(Sinj3 / Cosj3) * 57.3f;
float K2 = a3 * sin(tmp_j3 / 57.3f);
float K1 = a2 + a3 * cos(tmp_j3 / 57.3f);
float Cosj2 = (K2 * L + K1 * H) / (K1 * K1 + K2 * K2);
float Sinj2 = sqrt(1.f - Cosj2 * Cosj2);
float tmp_j2 = atan(Sinj2 / Cosj2) * 57.3f;
float tmp_j4 = j_all * 57.3f - tmp_j2 - tmp_j3;
if (tmp_j2 >= 0 && tmp_j3 >= 0 && tmp_j4 >= 0 && tmp_j2 <= 90 && tmp_j3 <= 90 && tmp_j4 <= 90) {
n += 1.f;
}
}
// 2) 再遍历一次，取中位解
float m = 0;
for (int i = 0; i <= 180; i++) {
float j_all = 3.1415927f * i / 180.f;
float L = len - a4 * sin(j_all);
float H = high - a4 * cos(j_all) - a1;
float Cosj3 = (L * L + H * H - a2 * a2 - a3 * a3) / (2.f * a2 * a3);
float Sinj3 = sqrt(1.f - Cosj3 * Cosj3);
j3 = atan(Sinj3 / Cosj3) * 57.3f;
float K2 = a3 * sin(j3 / 57.3f);
float K1 = a2 + a3 * cos(j3 / 57.3f);
float Cosj2 = (K2 * L + K1 * H) / (K1 * K1 + K2 * K2);
float Sinj2 = sqrt(1.f - Cosj2 * Cosj2);
j2 = atan(Sinj2 / Cosj2) * 57.3f;
j4 = j_all * 57.3f - j2 - j3;
if (j2 >= 0 && j3 >= 0 && j4 >= 0 && j2 <= 90 && j3 <= 90 && j4 <= 90) {
m += 1.f;
if (m == n / 2.f || m == (n + 1.f) / 2.f) break;
}
}
// 3) 关节角 -> 舵机角（按你原来的映射）
float s1 = 90;
if (j1 > 0 && j1 < 90) s1 = 90 - j1;
else if (j1 < 0) s1 = 90 + fabs(j1);
float s2 = (j2 > 0) ? (j2 + 90) : (j2 < 0 ? (90 - fabs(j2)) : 90);
float s3 = (j3 > 0) ? (90 - j3) : (j3 < 0 ? (90 + fabs(j3)) : 90);
float s4 = (j4 > 0) ? (j4 + 90) : (j4 < 0 ? (90 - fabs(j4)) : 90);
return ServoAngles{ s1, s2, s3, s4 };
}
