鱼眼相机也能做双目测距？——双鱼眼深度估计探索

摘要

两个鱼眼相机虽然畸变大、不水平对齐、光轴不平行，但如果它们有固定基线和明显的重叠视野，能否构成一个非标准的双目立体对来做三角化测距？

答案是可行的。经过虚拟针孔展开→手动点选→solvePnP→stereoRectify→triangulation 的完整管线，在 0.2m 标定布格子上，baseline 估计值与实际物理测量值的误差约 3%，棋盘格距离平均误差约 3.4mm。本文记录完整的探索过程、实验结果和工程经验。

本文涉及的部分代码已开源在 GitHub：ruali-dev/fisheye-stereo-distance-demo（Apache 2.0）。仓库包含标定工具、深度探查器、示例图片和交互式浏览器 UI，可直接复现本文的工作

写在前面：为什么突然写自动驾驶感知？

这篇文章整理的是我在实习过程中一个突发奇想的小实验：尝试基于一对鱼眼相机图像做双目测距。这个工作本身并不复杂，实际探索大概花了一个下午，但由于这个月毕业答辩、材料提交、实习任务和其他杂事堆在一起，一直到月底才抽时间把它整理出来。

我最近的实习内容主要和自动驾驶感知相关。乍一看，这和我之前更关注的机器人操作、具身智能、LeRobot、VLA 这些方向有点跳跃。但实际上，自动驾驶并不是一个完全陌生的领域。大二时我参加过 CARSMOS 国际自动驾驶算法挑战赛，也是在那个阶段第一次接触到了自动驾驶这个方向。后来看到 ALOHA 这类工作之后，我逐渐把兴趣转向了机械臂操作和具身智能，于是很长一段时间没有继续深入自动驾驶。

大二时参加 CARSMOS 国际自动驾驶算法挑战赛获得三等奖。某种意义上，自动驾驶是我技术起步的入口之一。至于大二怎么在这种研究生比赛里打出三等奖，那就是另外一个故事了。

这次重新接触自动驾驶，更多是现实路径和工程经验共同作用的结果。一方面，考研结束之后，我需要找一段实习来积累真实项目经验；另一方面，对于双非本科背景、且临近毕业的学生来说，具身智能/机器人操作方向的实习机会并不好找。再加上毕业前每隔一段时间就会冒出来一件学校事务需要处理，最终这家研究院孵化的小公司提供了一个相对合适的实习机会。既然已经来了，就把这段经历当作一次补工程课的机会：看看真实项目里一些技术到底是怎么落地的。

我后续的主线大概率还是会继续放在机器人操作和具身智能方向上。毕竟现在已经拿到港中深MAIR的offer，接下来还有两年的研究生阶段可以继续积累，看来还能继续做具身和manipulation。这段实习之前是签到了7月初，但既然已经参与其中，就把它当作一次接触工业界、补工程经验的机会。

这篇文章有些不方便公开的东西隐去了，所以部分地方可能会显得有些断裂。虽然临近毕业各种事情都很忙，但这段时间确实做了不少东西，后续也会慢慢整理出来。

1. 双目测距的基本原理

1.1 视差

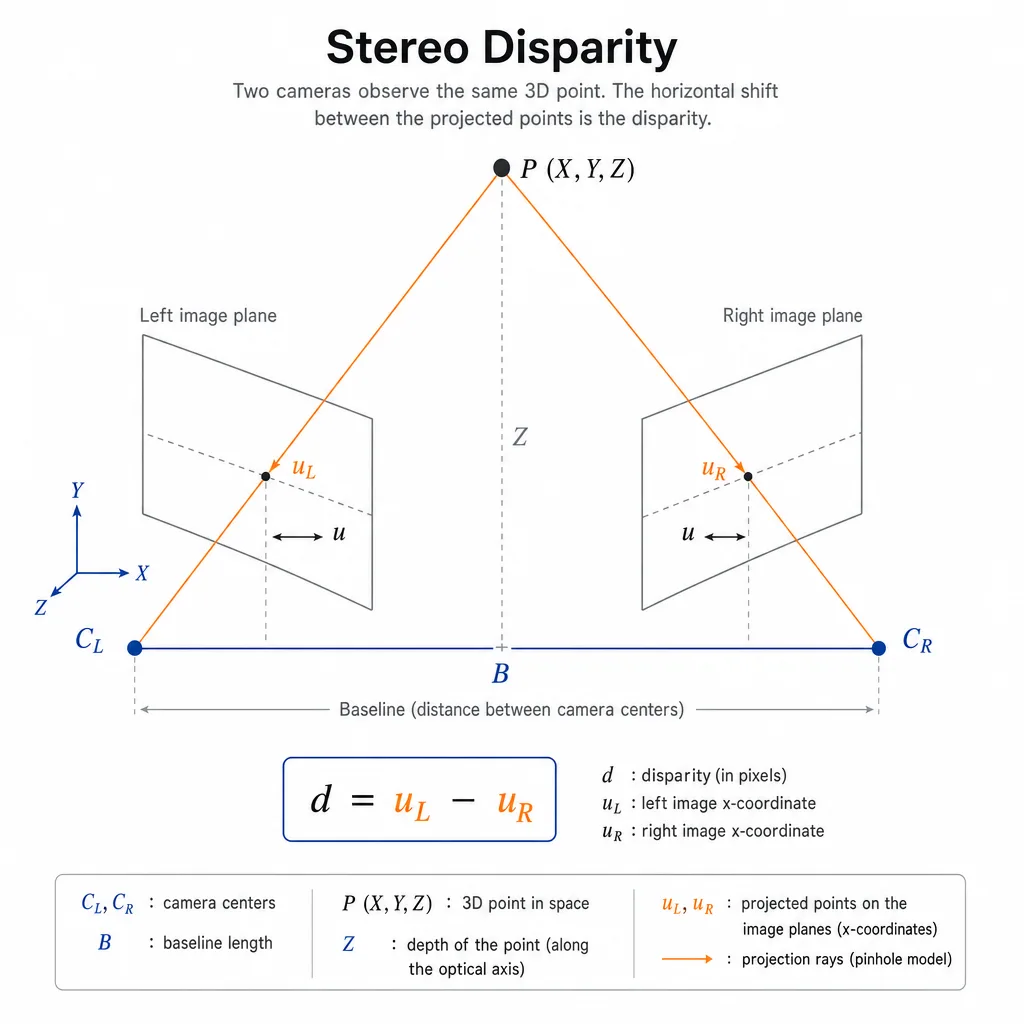

假设你双眼平视前方。你竖起一根手指放在鼻子前 30cm 处。闭上左眼用右眼看，手指在背景中的一个位置；闭上右眼用左眼看，手指"跳"到了另一个位置。这个"跳跃"的距离就是视差（disparity）。

两个相机的情况完全一样。同一个三维点 P，在左相机图像里落在像素 (u_L, v_L)，在右相机图像里落在 (u_R, v_R)。如果两个相机是水平对齐的，那么垂直坐标 v 应该一样，水平坐标的差就是视差：

disparity = u_L - u_R

1.2 基线

基线（baseline） 是两个相机光心之间的距离。基线越大，同样的物体产生的视差越大，深度估计的灵敏度越高；但基线太大也有问题——两个相机看到的东西差异太大，匹配变得困难。

工程直觉：基线越大 → 能测更远但近处匹配更难；基线越小 → 近处精细但远处误差大。

1.3 三角化

已知左相机和右相机的光心位置以及它们的朝向，如果同时知道一个点在左右相机中的投影位置，从两个光心向各自的投影方向画射线，两条射线的交点就是这个点的 3D 坐标。这就是三角化（triangulation）。

1.4 深度-视差-基线的经典关系

在理想水平双目的情况下：

Z = f · B / d

其中：

• Z：深度（相机到物体的距离）
• f：焦距（像素）
• B：基线（米）
• d：视差（像素）

工程直觉：

• 深度和视差成反比。远处物体视差小，测不准。
• 基线越长，同样的物体视差越大，测得更准。
• 焦距越长，同样的视差对应的深度变化越大。

2. 普通双目 vs 鱼眼双目

2.1 标准双目相机

典型的标准双目相机（如 Intel RealSense、ZED）：

• 两个相机光轴平行
• 水平对齐（极线水平）
• 针孔模型，畸变已校准
• 出厂已标定好

这种情况下做立体匹配很简单：对于左图中的一个像素，右图中对应的像素一定在同一行（或附近几行），顺着水平线搜就够了。

2.2 鱼眼双目

鱼眼双目完全不同：

• 畸变严重，原图不能直接用于匹配

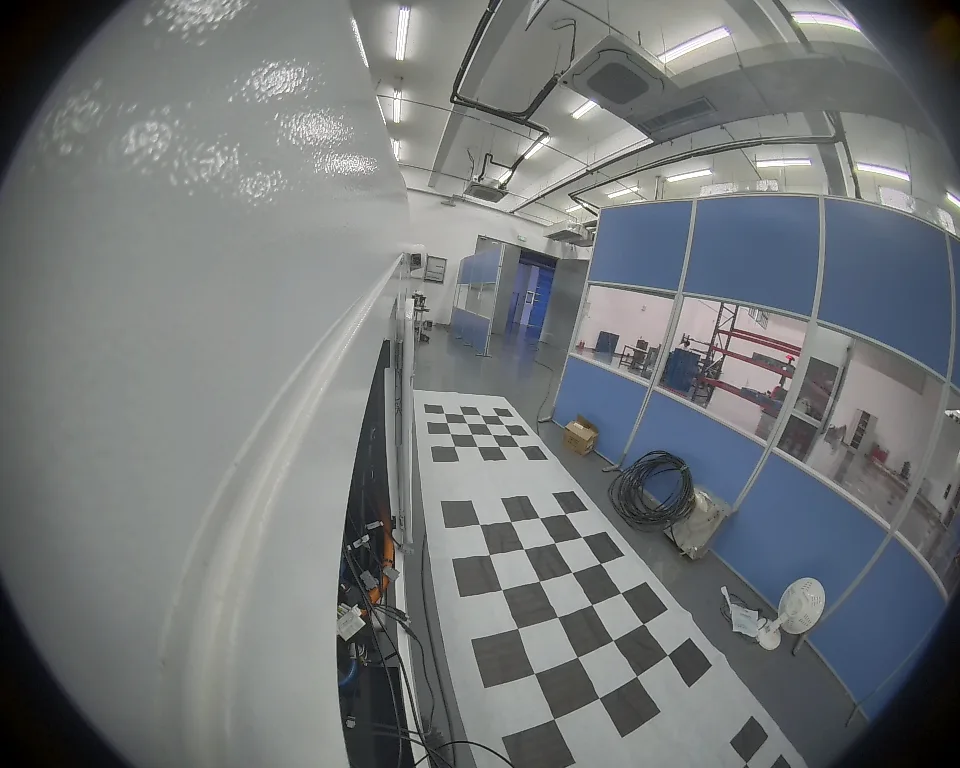

下面两张图是实验用的两个鱼眼相机原始图像。可以看到，直的地板缝和标定布边缘在画面中严重弯曲——这就是鱼眼畸变的典型表现：

因此鱼眼双目需要一套预处理管线。

2.3 虚拟相机预处理再双目测距

虚拟针孔展开后用单组图片验证（本文的做法）

• 两个鱼眼各自做内参标定
• 分别生成虚拟针孔图（调 FOV/yaw/pitch/roll 让两者有重叠区）
• 在重叠区手动点选对应点
• 分别 solvePnP → 计算相对位姿 → stereoRectify → triangulate

3. 实验环境

3.1 相机布局

实验“因地制宜”的使用了安装在车辆同侧的两个鱼眼相机——一个偏前、一个偏后。两个相机之间存在约 1.2m 的固定物理距离（基线），对于 1~3m 范围内的近距离测距来说，这是一个合适的基线长度。

两个鱼眼相机的光轴并不平行——它们各自朝向车侧的不同角度。因此它们的原始图像不能直接用于双目匹配。需要先经过预处理，使两者产生可用于立体匹配的重叠视图。

3.2 虚拟相机展开与重叠区域

预处理的思路是虚拟相机展开：通过调整 FOV 和朝向（yaw/pitch/roll），从鱼眼的大视场中分别切出两个针孔视角的虚拟视图。调整的目标是让这两个虚拟视图之间有尽可能大且清晰的重叠区域。

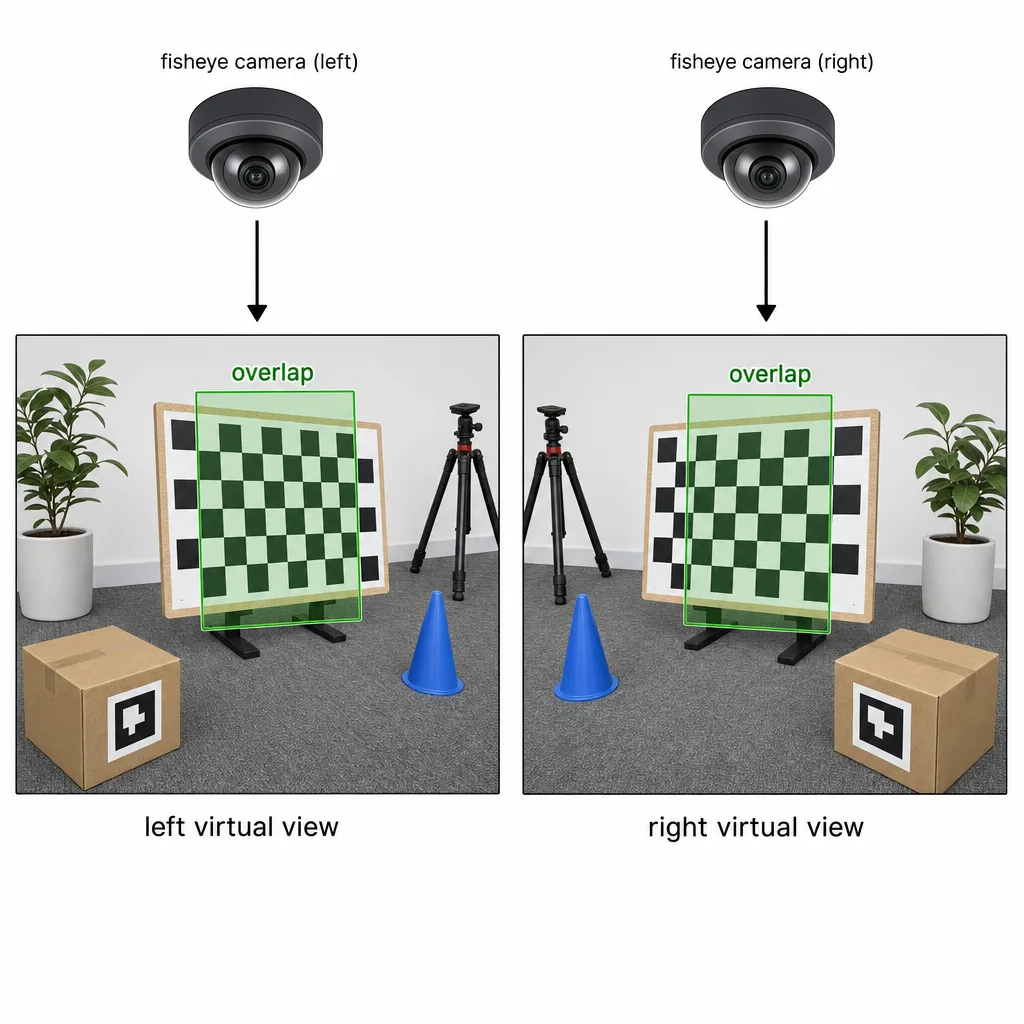

最终找到了一组合适的参数，使两个虚拟视图之间存在一块清晰的重叠区域，拍到的是同一块棋盘格标定板。这组 pair 就是后续双目几何验证的输入。

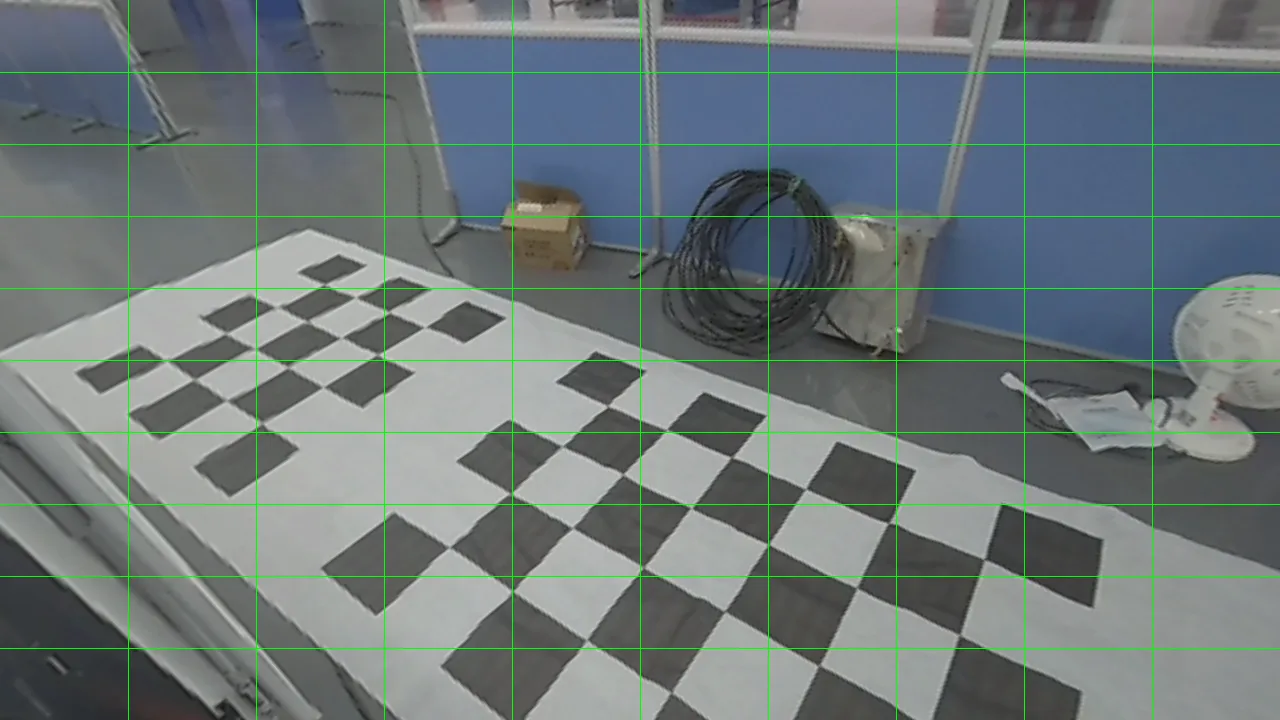

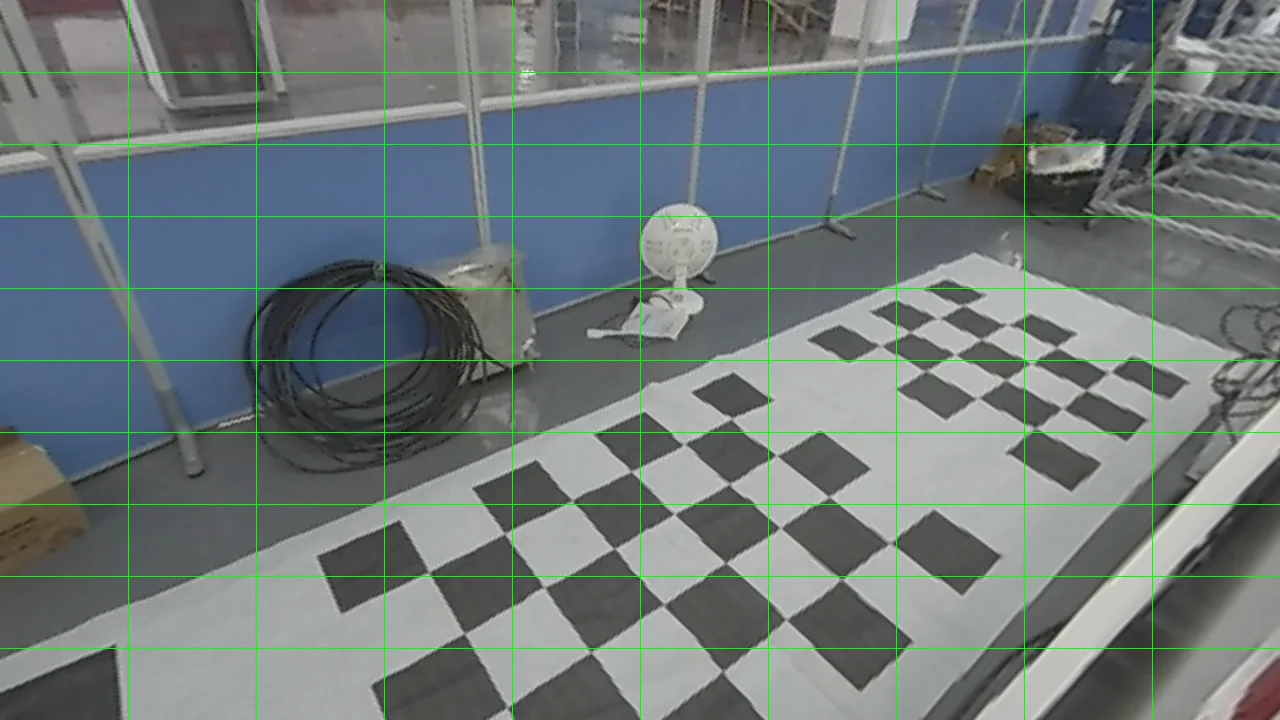

下面是实际生成的虚拟针孔视图（左眼和右眼）。可以看到去畸变后原本弯曲的标定布变直了，两个视图共享同一块棋盘格区域：

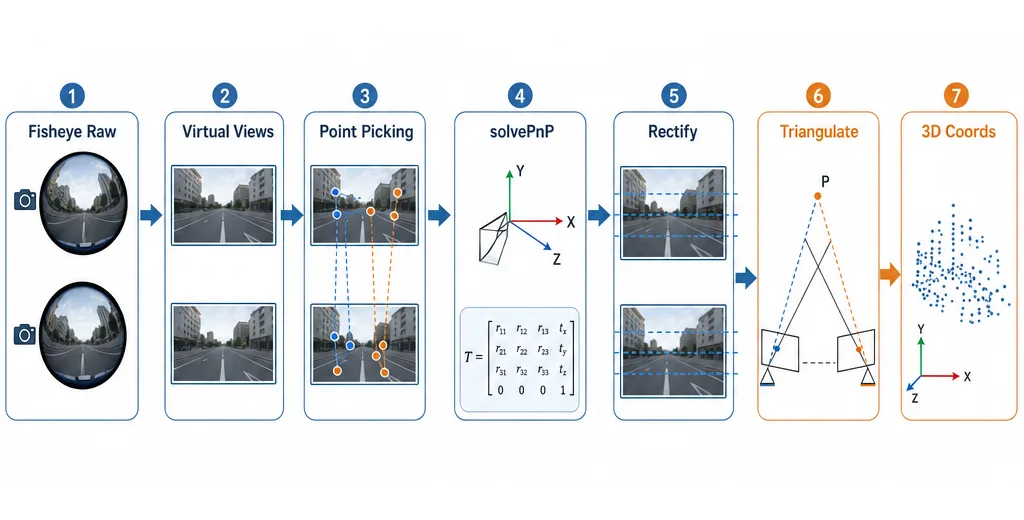

4. 实验流程

4.1 整体管线

步骤 1: 输入两个相机的虚拟针孔图
步骤 2: 手动在左右图中点击同一批棋盘格角点
步骤 3: 根据虚拟相机 FOV 和分辨率计算虚拟相机内参 K
步骤 4: 假设虚拟图像为 pinhole 图像（畸变已通过虚拟相机展开消除）
步骤 5: 根据棋盘格真实尺寸构造 object_points（3D 坐标）
步骤 6: 左右分别 solvePnP → 推出右相机相对于左相机的 R, t
步骤 7: stereoRectify → 生成校正后的左右图和 Q 矩阵
步骤 8: triangulatePoints → 三角化所有角点
步骤 9: 评估重投影误差、baseline 估计、三角化距离误差、hold-out 误差

4.2 手动点选

OpenCV 交互式窗口：左图按行顺序点击棋盘格角点 → 右图同样顺序点击对应角点。

棋盘格选择：3 行 × 4 列 = 12 个内角点，正方形格子边长 0.2m。

点选质量直接影响后续精度。12 个点在两个不同视角中都能看清楚，手动选点的一致性较好。

4.3 solvePnP 和相对位姿

左右图分别用 cv2.solvePnP 求解各自相对于棋盘格坐标系的位姿（R_L, t_L）和（R_R, t_R）。

然后用位姿关系计算右相机相对于左相机的 R 和 t：

R = R_R @ R_L^T
t = t_R - R @ t_L

4.4 stereoRectify 的关键操作

cv2.stereoRectify 需要你指定 R 和 t 的方向。但是 solvePnP 算出的 R, t 可能是从"左→右"的方向，也可能是"从右→左"。因此需要同时尝试两个方向（forward 和 inverse），选择 epipolar y-error 更小的那个。

5. 实验结果

5.1 最优一次的结果

使用 12 个棋盘格点（3×4 网格，正方形格子边长 0.2m），所有点参与计算：

各相邻点的距离误差：

pair (0,1): tri=0.206m  gt=0.200m  err=0.006m
pair (1,2): tri=0.199m  gt=0.200m  err=0.001m
pair (2,3): tri=0.206m  gt=0.200m  err=0.006m
...
Mean distance error: 0.0034 m
Relative error: 1.7%

5.2 Hold-out 验证

为了验证是否过拟合，把 12 个点按棋盘格交错方式拆分为 6 个训练点 + 6 个测试点：

Test 集的重投影误差略高于 Train 集（这是预期内的），但仍在可接受范围（~1px）。测试点距离误差均值 5.7mm。

这说明：

• 模型没有严重过拟合
• 虚拟双目 pair 的几何关系基本自洽

5.3 尺度修正：一个参数填错，所有结果差一个数量级

这里记录一次关键的调试经历，它很好地说明了"几何验证是标定中最重要的 sanity check"。

最初我设棋盘格边长 square_size=0.05m，运行整个管线后，估计出的 baseline 只有 0.294m。而这两个相机的实际光心距离是大约 1.2m（机械测量值）。差了 4 倍，显然有问题。

排查后发现原因很简单：棋盘格的实际格子边长是 0.2m，不是 0.05m。 之前的 0.05m 是我凭记忆写的，没有实际测量确认。

将 square_size 改为 0.2m 后重新跑：

baseline 估计值 1.186m 与实际值的误差约 3%，尺度基本对上了。这说明整个几何管线是自洽的——solvePnP + 相对位姿 + 三角化的链路在正确参数下能恢复出正确的物理尺度。

教训：在涉及物理尺度的几何计算中，一个参数填错会导致所有结果差一个数量级。每次拿到新数据后，先验证一个已知尺寸（比如棋盘格边长、两个标记点的实际距离），确认尺度正确后再分析其他指标。

5.4 3D 重建可视化

三角化得到的 12 个 3D 点大致形成一个 4×3 的平面网格，各点间距离接近 0.2m 的真值。3D 点位于相机前方约 1.5~2.1m 处——和棋盘格在虚拟相机坐标系下的位置一致。

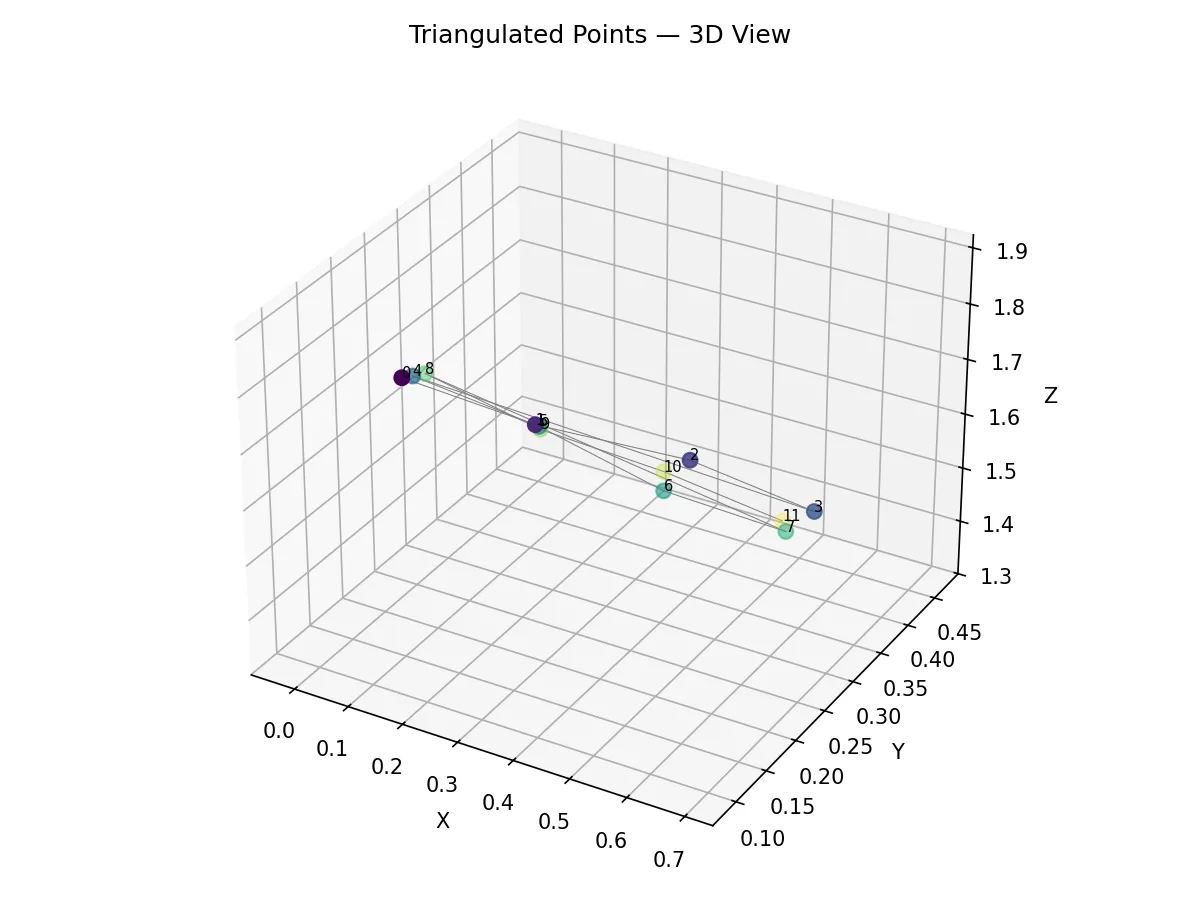

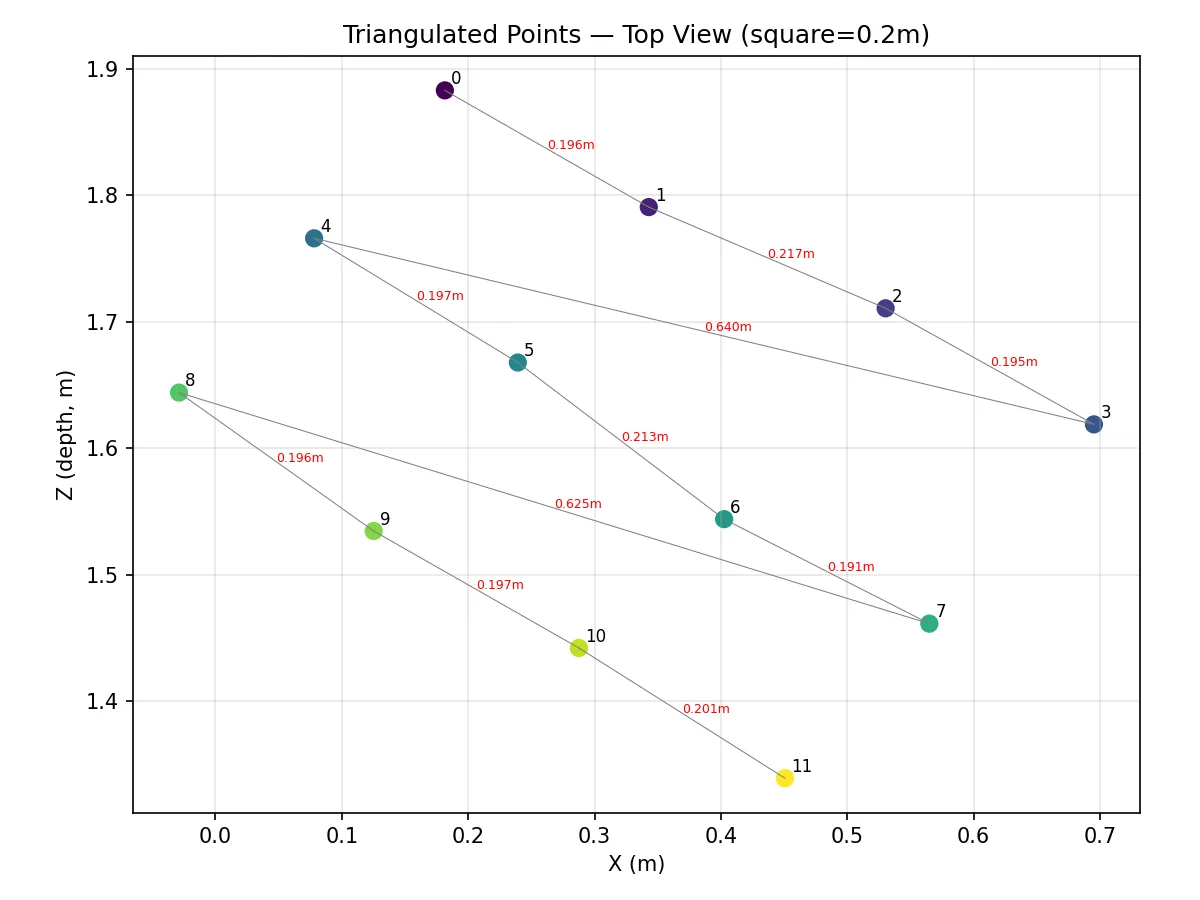

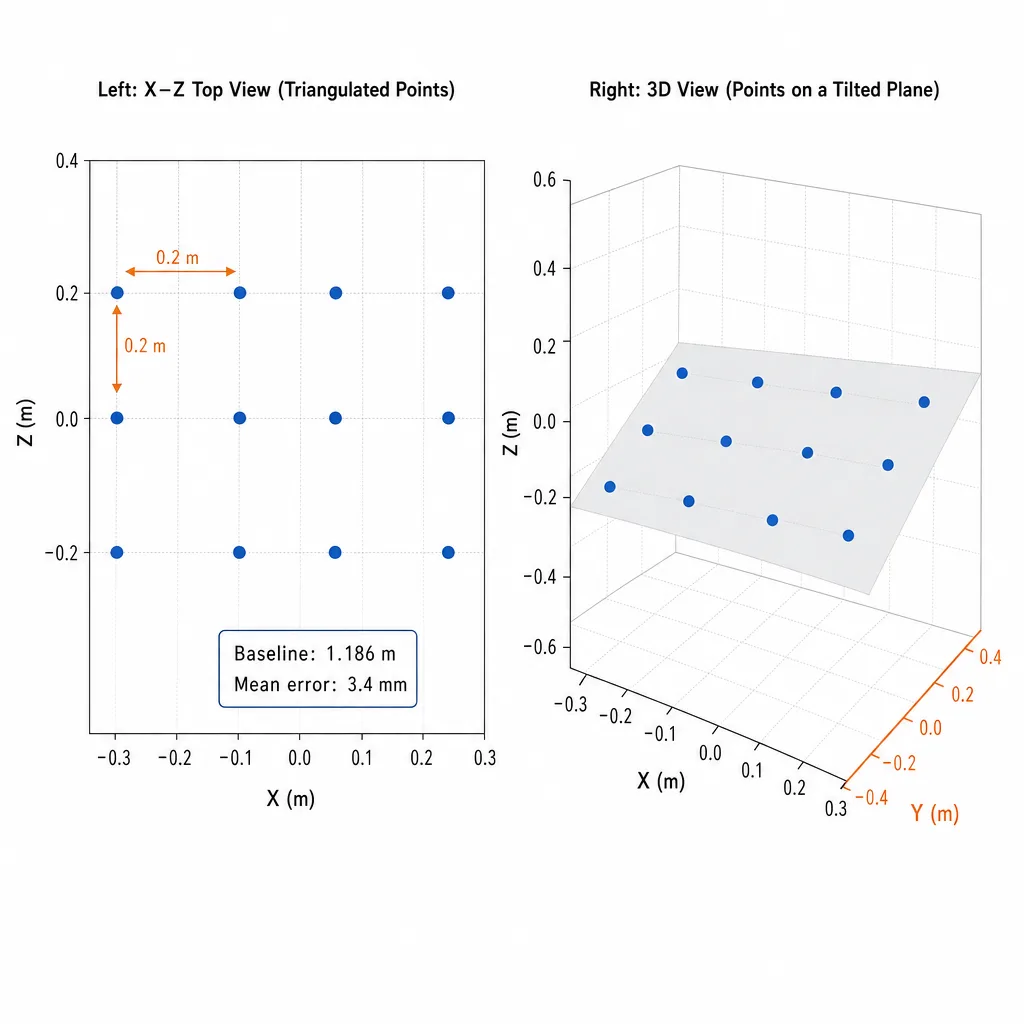

实际运行结果如下。俯视图展示三角化后的 12 个点在 X-Z 平面上的分布，相邻点标注了距离——可以看到距离值都接近 0.2m（ground truth）。3D 散点图则展示了点在三维空间中的位置：

6. 存在的不足

6.1 Epipolar y-error 偏大

stereoRectify 后的 y-error：

median 4.8px 可以接受，但 mean 14px 和 max 43px 说明有几个点的匹配质量很差。这些 outliers 可能是手动点击误差导致的。

对工程的影响：如果后续做自动立体匹配，不能在严格的单行水平线上搜，需要在 y 方向保留 ±50px 左右的搜索带。

6.2 可能的原因

• 单组图片估计 R/t 不够稳定（只有一张图，没有多帧约束）
• 手动点选存在误差
• 虚拟相机 K 与实际 render 使用的 K 可能存有微小不一致
• 当前不是正式的 stereo calibration，只是单组图片 demo

7. 手动点选测距

7.1 基本思路

标定完成后（有了 stereo rectification 参数和 Q 矩阵），就可以对任意一对匹配点做三角化测距了。交互方式很简单：

用户在左右图上各点击一个对应点 → 程序三角化 → 输出 3D 坐标和距离

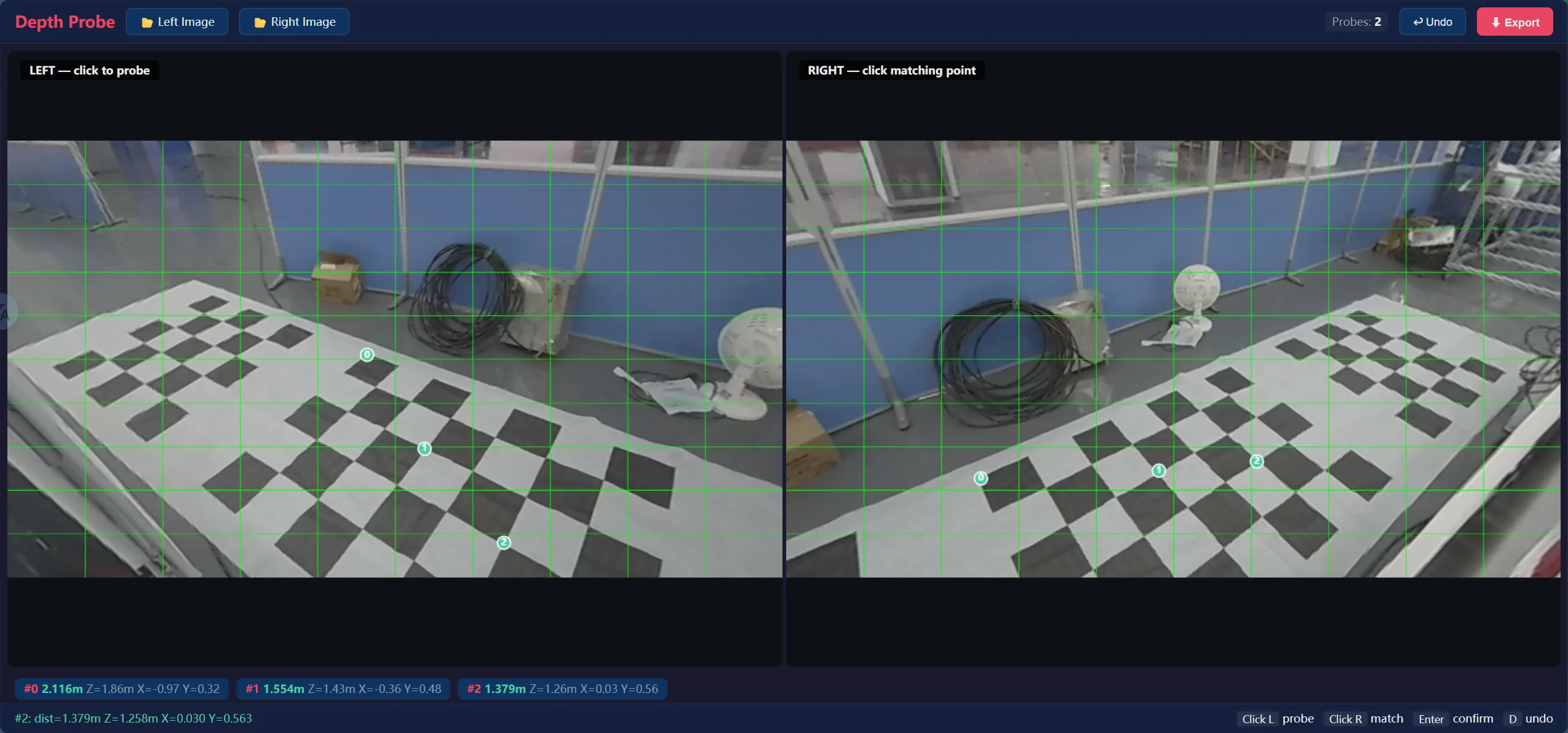

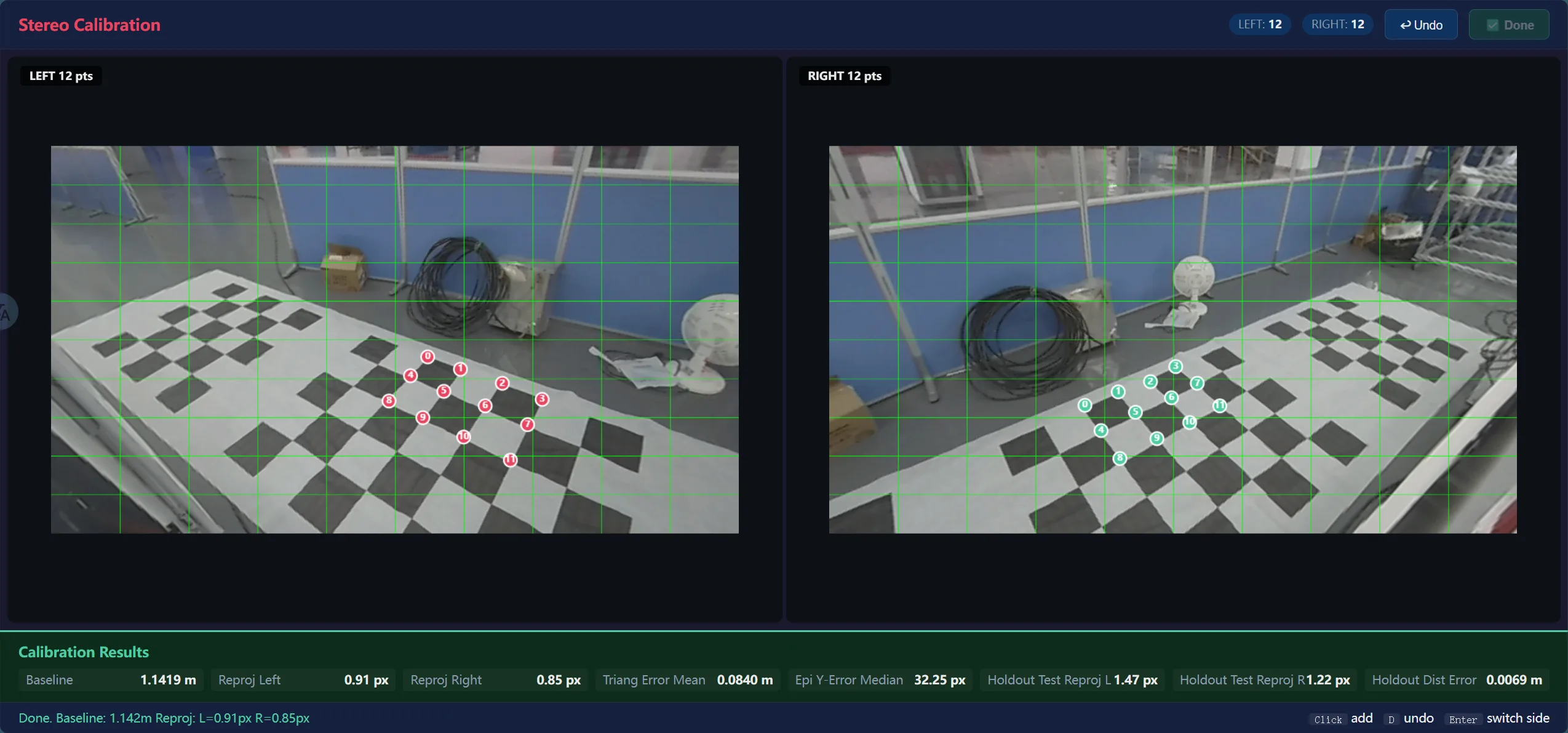

实际使用的交互界面是浏览器中的 split-view：左右图并排显示，用户在左图点击一个特征点，再在右图点击同一个物理点，底部即时显示三角化结果。

7.2 适合点击的特征点

适合手动选点的特征：

• 棋盘格角点、黑白边界
• 箱子角、墙角
• 线缆交叉点
• 地面明显纹理点

不适合的点：

• 纯灰地面、纯白墙面
• 模糊区域
• 反光区域
• 两个视图中外观差异很大的点（如镜面反射）

7.3 使用体验

手动测距工具把"鱼眼双目测距"从一个理论概念变成了可交互的 demo。在左右图上点击同一块棋盘格角点，按下回车立即看到三角化距离——这种即时反馈对于验证技术路线的可行性非常重要。

8. 开源仓库

本文涉及的工具代码已开源：ruali-dev/fisheye-stereo-distance-demo（Apache 2.0）。

8.1 仓库结构

fisheye-stereo-distance-demo/
├── launcher.py            # 标定工具后端（端口 8765）
├── launcher_probe.py      # 深度探查器后端（端口 8766）
├── configs/
│   └── stereo_pair.yaml   # 配置文件（FOV、棋盘格尺寸等）
├── input/                 # 左右虚拟针孔图像
├── output/                # 标定结果、精度报告、可视化图
├── tools/
│   ├── point_picker.html  # 角点点选交互界面
│   └── depth_probe.html   # 测距探查交互界面
├── src/                   # 核心模块
│   ├── single_pair_extrinsic.py   # solvePnP 相对位姿估计
│   ├── rectify_pair.py            # stereoRectify 校正
│   ├── triangulate_points.py      # 三角化
│   ├── holdout_validation.py      # hold-out 验证
│   ├── manual_depth_probe.py      # 手动测距
│   ├── semi_auto_depth_probe.py   # 半自动测距
│   └── visualize.py               # 可视化
└── assets/                # 示例图片

8.2 交互方式

工具通过浏览器 UI 操作，不需要命令行交互。标定流程和测距探查各有一个 HTML 界面：

• 标定工具（point_picker.html）：在左右图上点击对应棋盘格角点 → 一键运行完整管线 → 输出标定结果和精度报告。
• 深度探查器（depth_probe.html）：在左右图上各点击对应特征点 → 即时三角化 → 显示距离读数。

8.3 复现方法

git clone https://github.com/ruali-dev/fisheye-stereo-distance-demo.git
cd fisheye-stereo-distance-demo

# 安装依赖
pip install opencv-python numpy pyyaml

# 准备你自己的左右虚拟针孔图，放入 input/ 目录
# 编辑 configs/stereo_pair.yaml（FOV、棋盘格参数等）

# 启动标定工具
python launcher.py
# 浏览器打开 http://localhost:8765/tools/point_picker.html

# 标定完成后，启动测距探查器
python launcher_probe.py
# 浏览器打开 http://localhost:8766/tools/depth_probe.html

仓库 input/ 目录中已包含示例图片，可以直接体验完整流程。

9. 小结

1. 鱼眼双目≠标准双目：光轴不平行、不对齐、畸变大——不能直接套用标准双目流程。需要虚拟相机展开做预处理。
2. 还不是成熟方案：当前只是 single-pair demo。正式工程化需要多帧同步采集、正式 stereo calibration、epipolar y-error 改善和自动匹配。
