1. 从一个问题开始：为什么相机需要标定？

相机不是完美的光电器件。镜头有瑕疵，安装有误差。这些东西会让你看到的像素坐标和几何理论值之间出现偏差。相机标定的目的，就是算出这些偏差，让你能用数学描述"三维世界的某个点，最终落到图像上的哪个像素"。

换句话说，标定就是求下面这个映射的参数：

三维世界点 P_world → 相机坐标系下的点 P_camera → 图像上的像素 (u, v)

这个映射涉及三组参数：

• 内参：描述相机内部的成像特性（镜头焦距、感光元件位置等）
• 外参：描述相机在世界中的位置和朝向
• 畸变参数：描述镜头制造偏差造成的图像变形

三者缺一不可。接下来我们逐一拆解。

2. 针孔相机模型

针孔模型是最基本的相机成像模型。它的核心假设是：来自三维场景的光线，全部穿过一个无限小的"针孔"，投射到后方的成像平面上。

虽然真实相机有镜头而不是针孔，但针孔模型在大多数场景下是一个足够好的一阶近似。我们后面的所有推导都基于它。

2.1 世界坐标系 → 相机坐标系（外参登场）

假设你有一个三维点 P，它在世界坐标系（就是你用来描述场景的那个参考系）下的坐标是：

P_w = [X_w, Y_w, Z_w]^T

相机自己也有一个坐标系。相机所在的位置就是相机坐标系的原点。不同坐标系之间可以通过一个刚体变换（旋转 + 平移）来关联：

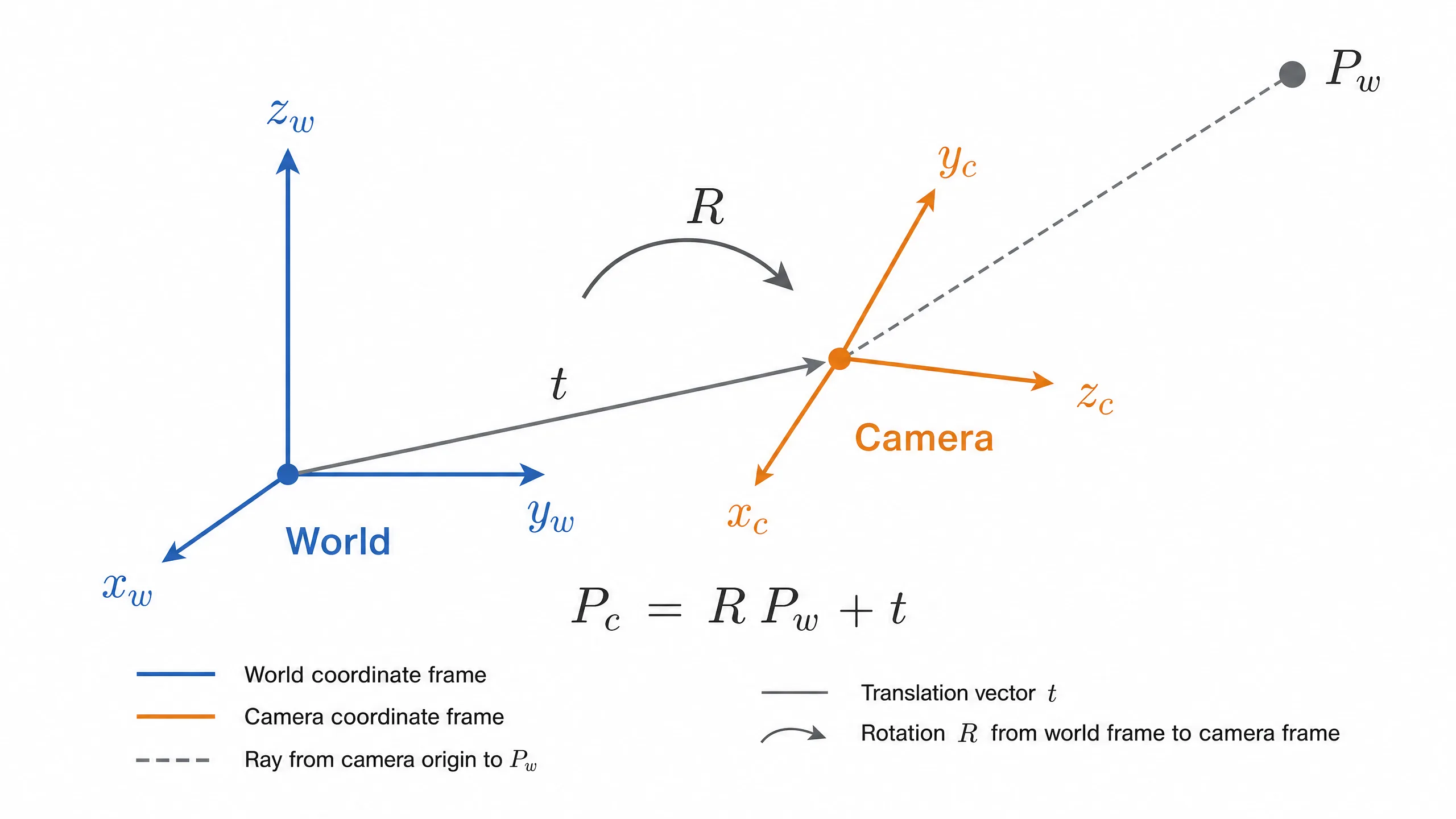

P_c = R · P_w + t

其中：

• R（3×3 旋转矩阵）：描述相机坐标系相对于世界坐标系的朝向。比如相机朝前看还是朝下看。
• t（3×1 平移向量）：描述相机坐标系原点相对于世界坐标系原点的位置。比如相机装在车头前方 0.5 米、离地 0.3 米。

把 R 和 t 拼成一个 4×4 的齐次变换矩阵，就可以写成：

[ R  t ]
[ 0  1 ]

R 和 t 合在一起，就是相机的外参（extrinsic parameters）。

工程直觉：外参描述的是"相机装在哪里、朝哪里"。你挪一下相机，外参就变了。换镜头不换外参。

2.2 相机坐标系 → 图像坐标系（内参登场）

现在 P 在相机坐标系下。接下来，光线穿过相机光心（针孔），投影到后方的成像平面上。

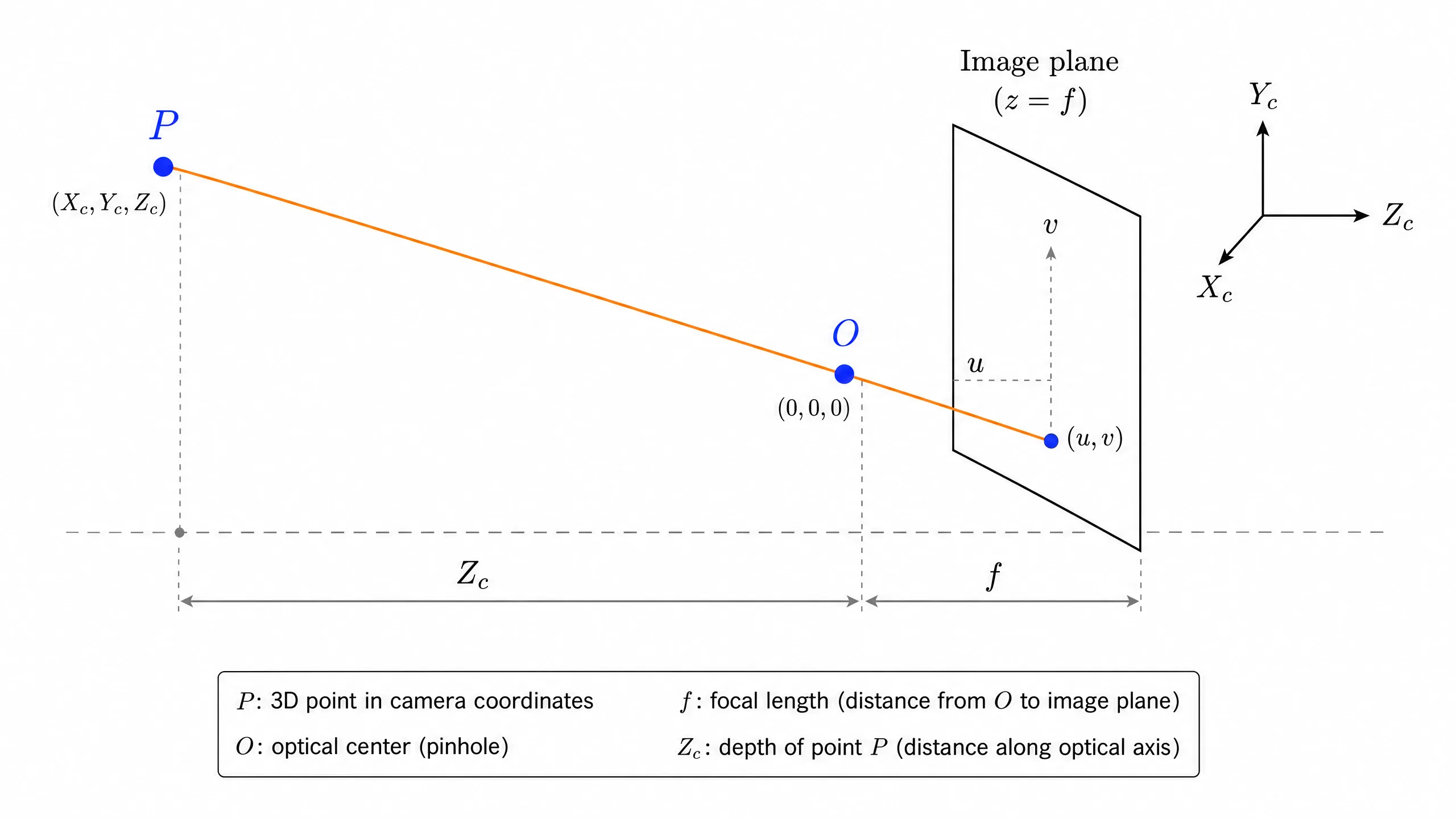

根据相似三角形关系，相机坐标系下的点 (X_c, Y_c, Z_c) 投影到成像平面上的物理坐标 (x, y)：

x = f_x · X_c / Z_c
y = f_y · Y_c / Z_c

其中 f_x 和 f_y 是焦距。理想情况下 f_x = f_y，但真实镜头的两个方向焦距可能略有不同。

2.3 图像物理坐标 → 像素坐标

成像平面上的点还要变成最终图像上的像素。像素坐标系以图像左上角为原点，u 轴向右，v 轴向下。

物理坐标 (x, y) 到像素坐标 (u, v) 的转换涉及两个因素：

1. 缩放：物理坐标（通常是毫米）需要乘以像素密度（pixel/mm），得到像素数。
2. 平移：光轴与成像平面的交点（主点）通常不在图像正中心，需要偏移。

综合之后：

u = f_x · X_c / Z_c + c_x
v = f_y · Y_c / Z_c + c_y

其中：

• f_x, f_y：以像素为单位的焦距（focal length in pixels）。f_x = 物理焦距 × 每毫米像素数。它们描述了镜头的"放大能力"。
• c_x, c_y：主点（principal point）的像素坐标，描述了光轴打在图像平面的位置。理想情况下是图像中心，但实际上会有偏移。

写成矩阵形式：

[u]     [f_x   0   c_x]   [X_c / Z_c]
[v]  =  [ 0   f_y  c_y] · [Y_c / Z_c]
[1]     [ 0    0    1 ]   [    1     ]

即：

p = K · P_norm

其中 K 是相机内参矩阵（camera intrinsic matrix），P_norm 是归一化相机坐标（除以 Z_c 以后）。

工程直觉：K 描述了"相机镜头和感光元件是怎么成像的"。换镜头会改变 f_x, f_y；挪动相机不会改变 K。

2.4 完整投影链路

把外参和内参串起来：

P_world → [R|t] → P_camera → /Z_c → P_norm → K → (u, v)

展开写：

s · [u, v, 1]^T = K · [R | t] · [X_w, Y_w, Z_w, 1]^T

其中 s 是尺度因子（其实就是 Z_c）。

这就是相机投影的完整方程。标定的目标，就是求出 K、R、t 以及畸变参数。

3. 畸变：为什么直线会变弯？

针孔模型假设光线直线传播，但真实镜头不是理想针孔。镜头的加工和装配误差会导致图像变形。

3.1 径向畸变（Radial Distortion）

最常见的畸变类型。原因是镜头形状不是理想球面，离光轴越远的光线偏折越厉害。

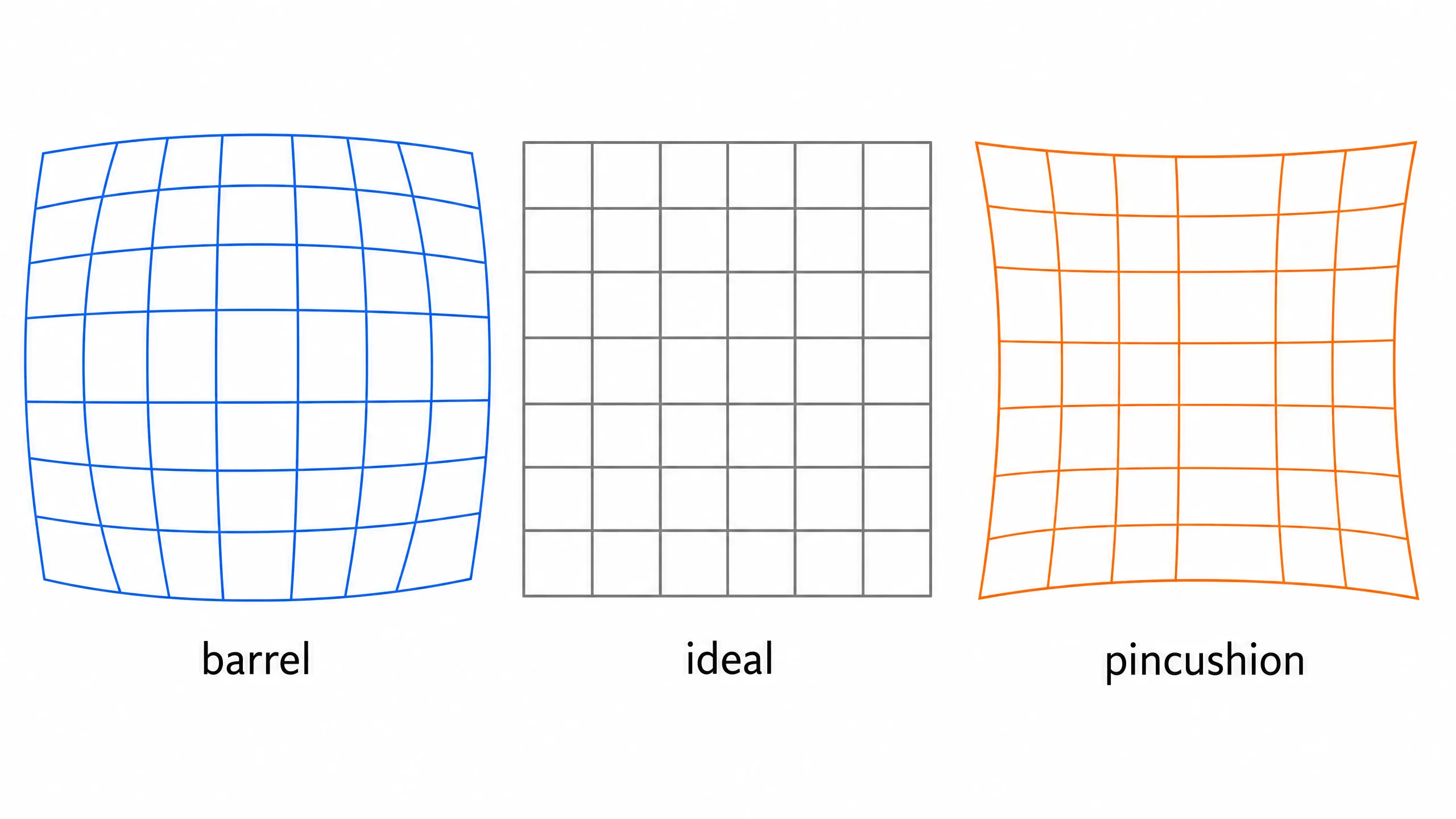

想象你要把一个大球面压缩到一个平面感光元件上——要么中间挤（桶形畸变），要么边缘拉（枕形畸变）。

数学上，径向畸变用关于半径 r 的多项式来建模：

x_undistorted = x · (1 + k1·r² + k2·r⁴ + k3·r⁶)
y_undistorted = y · (1 + k1·r² + k2·r⁴ + k3·r⁶)

其中 r² = x² + y²，x, y 是归一化坐标（已经除以 Z_c 了）。

• k1 主导控制整体畸变量
• k2, k3 修正边缘区域
• k < 0 通常是桶形畸变（画面四角向内缩）
• k > 0 通常是枕形畸变（画面四角向外拉）

工程直觉：用手机拍一张方格纸，放在画面边缘。如果格线弯了，就是有径向畸变。

3.2 切向畸变（Tangential Distortion）

切向畸变比径向畸变小很多。它的成因是镜头和感光元件没有严格平行，或者镜头组装存在倾斜。

x_undistorted = x + [2·p1·x·y + p2·(r² + 2·x²)]
y_undistorted = y + [p1·(r² + 2·y²) + 2·p2·x·y]

工程直觉：如果画面看起来像梯形而非矩形，很可能是切向畸变比较大。但在大多数现代相机上，切向畸变非常小（p1、p2 接近 0）。

3.3 OpenCV 中畸变参数的顺序

OpenCV 标准相机模型的畸变系数向量是：

D = [k1, k2, p1, p2, k3]

鱼眼相机模型不同——后面文章会讲。

4. 内参标定：棋盘格是怎么工作的？

4.1 基本思路

棋盘格标定（Zhang's method，即张正友标定法）的核心思路是：

1. 拿一块已知格子大小的棋盘格，从不同角度、不同距离拍多张照片。
2. 在每张图片中检测棋盘格的角点（内角点，即黑白格交界的那个点）。
3. 因为棋盘格的物理尺寸是已知的（比如每格 5cm），我们可以建立一个"棋盘格坐标系"，把棋盘格上每个角点在这个坐标系下的 3D 坐标写出来。为简单起见，通常令棋盘格平面为 Z=0 平面。
4. 这样一来，每张棋盘格图片就给了你一组 3D 点 → 2D 像素 的对应关系。
5. 用这些对应关系，通过优化方法同时求出内参 K 和畸变 D。

张正友标定法的详细推导不在这里展开。工程上你只需要理解它的输入输出：

• 输入：多张棋盘格图像的角点检测结果 + 棋盘格物理尺寸
• 输出：K（内参矩阵）+ D（畸变系数）+ 每张图的 R, t（外参，但这对外参一般不用）

4.2 棋盘格怎么拍？

这是实操中最容易被忽视但又最关键的一步。拍不好，标定就废。原则：

1. 覆盖全视野：棋盘格要出现在画面的中心、四边、四角。尤其是鱼眼相机，边缘区域畸变最大，必须充分覆盖。
2. 角度要有变化：不要只平着拍。棋盘格要倾斜、旋转、远近变化。
3. 格子要够大：棋盘格在画面中的占比要足够高。经验值是至少占画面面积的 10%-20% 以上。太小的话角点检测精度不够，标定结果会很不稳定。
4. 不要反光、不要模糊：反光会让角点检测定位不准，模糊同理。
5. 多拍几张：10 张是底线，20-30 张比较稳，50 张以上收益递减。

4.3 关于标定板的额外知识

除了经典的黑白棋盘格，还有：

• 圆点格（Circle Grid）：圆形的中心比棋盘格角点更容易精确检测，但对遮挡和模糊的鲁棒性可能略差。
• AprilTag / ArUco 阵列：带有 ID 的标志物，不用手动指定顺序，适合自动化标定。
• ChArUco 板：棋盘格+ArUco 的混合板，结合了角点精度和 ID 识别的优势。

5. 重投影误差：你怎么知道标得好不好？

5.1 什么是重投影误差

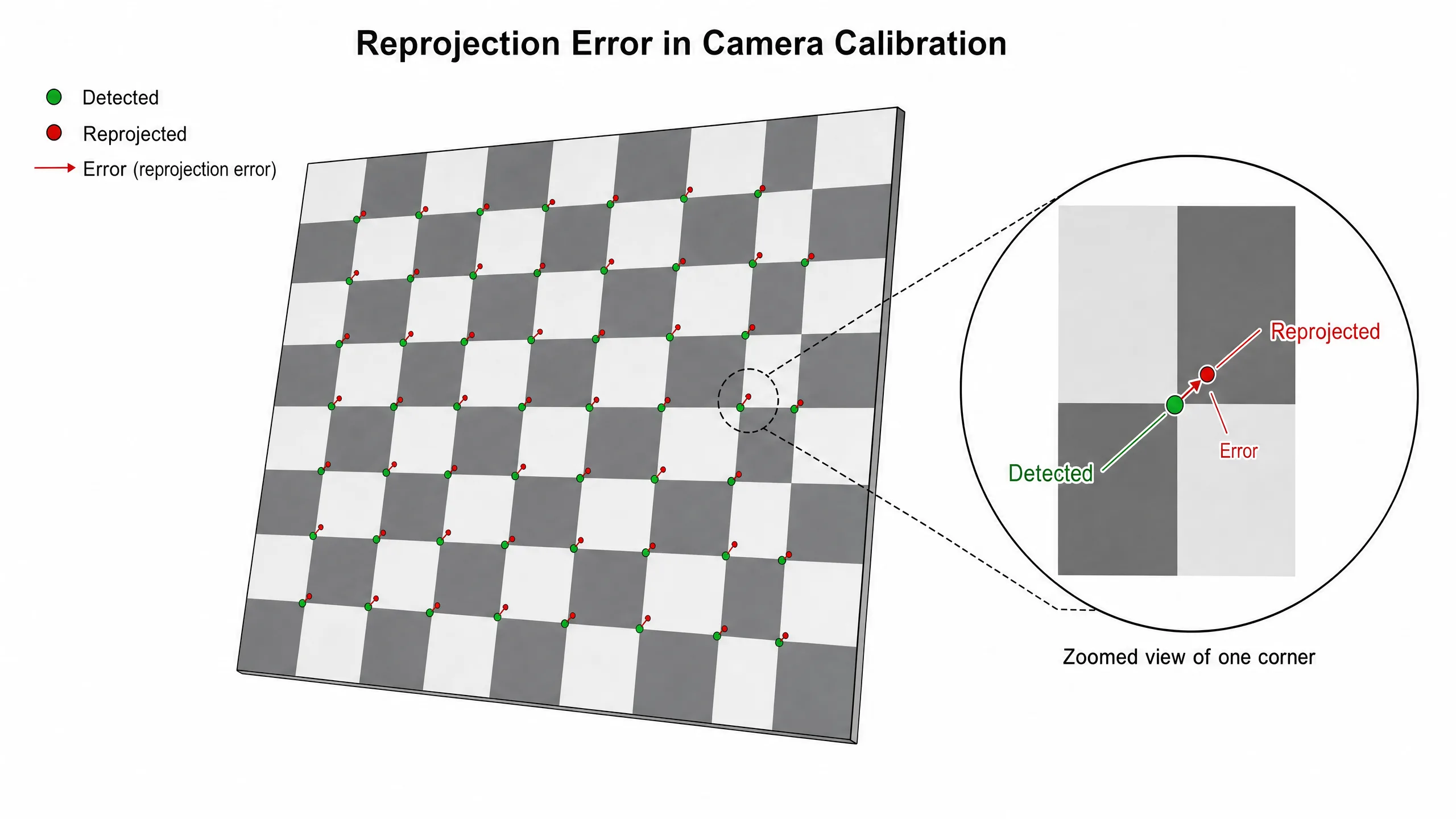

标定完成后的关键检验：用标定得到的 K、D、R、t，把棋盘格 3D 角点重新投影回图像上，和实际检测到的角点位置做比较。

平均偏差就是重投影误差（Reprojection Error），通常用 RMS（Root Mean Square） 来表示，单位是像素。

RMS = sqrt( mean( ||检测角点 - 重投影点||² ) )

5.2 判断标准

鱼眼相机的 RMS 通常略高于针孔相机。

5.3 影响 RMS 的常见因素

1. 棋盘格太小：画面中棋盘格占比不够 → 角点定位误差大 → RMS 高。
2. 覆盖不充分：只拍了画面中央，边缘没有棋盘格 → 畸变系数约束不够 → RMS 看上去还行但畸变参数偏差大。
3. 图像模糊或反光：角点检测抖动。
4. 棋盘格不规整：打印的棋盘格有缩放或变形。

6. 实操建议

6.1 一次典型的标定流程

1. 打印一块棋盘格（格子边长建议 20-50mm，根据相机视野调整）
   → 贴在平整的硬板上
2. 用待标定相机拍摄 20-30 张棋盘格照片
   → 角度、距离要变
   → 棋盘格要在画面各处都出现
3. 运行标定脚本（OpenCV calibrateCamera 或 fisheye::calibrate）
   → 输入：图像路径 + 棋盘格规格
   → 输出：K, D
4. 检查 RMS
   → 如果不满意，排查数据质量，重新采集
5. 用去畸变效果验证
   → 找一张有直线的原图，去畸变后看直线是否变直

6.2 OpenCV 代码骨架

import cv2
import numpy as np

# 准备 object points（棋盘格 3D 坐标，Z=0）
objp = np.zeros((rows * cols, 3), np.float32)
objp[:, :2] = np.mgrid[0:cols, 0:rows].T.reshape(-1, 2) * square_size

objpoints = []  # 3D 点
imgpoints = []  # 2D 像素点

for img_path in image_paths:
    img = cv2.imread(img_path)
    gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
    ret, corners = cv2.findChessboardCorners(gray, (cols, rows))
    if ret:
        objpoints.append(objp)
        imgpoints.append(corners)

# 标定
ret, K, D, rvecs, tvecs = cv2.calibrateCamera(
    objpoints, imgpoints, gray.shape[::-1], None, None
)

print(f"K = \n{K}")
print(f"D = {D.ravel()}")
print(f"RMS = {ret}")

如果是鱼眼相机，把 cv2.calibrateCamera 换成 cv2.fisheye.calibrate，注意输入格式略有不同。

7. 小结

1. 内参 K 描述相机自身怎么成像（焦距 + 主点）。换镜头内参会变，挪相机内参不变。
2. 外参 R, t 描述相机在世界中的位置和朝向。挪相机外参会变，换镜头外参基本不变。
3. 畸变 D 描述镜头的非理想性。径向畸变最常见，切向畸变通常很小。
4. 棋盘格标定的核心是建立已知 3D 坐标和 2D 像素之间的对应关系，然后优化求解 K 和 D。
5. RMS 重投影误差是判断标定质量的首要指标。RMS > 2px 就应该排查数据质量问题。
6. 采集比算法更重要：棋盘格太小、覆盖不足、反光模糊，再好的标定算法也救不回来。
